Laatikko Oy:n Make Kotelo tilasi läpivientiosalle muovituotesuunnittelun. Tilauksen liitteenä oli muutama valokuva peltikotelosta ja siihen tulevan läpivientiosan koneistetusta protosta. Laatikko Oy:n suunnittelija oli suunnitellut ja testannut osan toimintaa ja miten letkujen läpivienti pitäisi toteuttaa. Suunnittelijalla ei kuitenkaan ollut nyt aikaa suunnitella varsinaista muovituotetta, joten he päätyivät tilaamaan muovituotesuunnittelun minulta.
Tutustuttuani projektiin tarjosin suunnittelun seuraavasti:
Make kertoi, että heillä on oma 3D-tulostin käytössä, joten he tulostavat itse protot, mutta muuten homma voidaan laittaa liikkeelle. Suunnittelin muovituotteen ja laitoin 3d-mallit Makelle. He tulostivat osat ja testasivat niiden toimintaa. Make laittoi tulosteet ja peltilaatikon myös minulle testattavaksi. Testien perusteella havaitsimme, että snap-kynsiä pitää hiukan säätää väljemmäksi ja että osan kohdistaminen laatikkoon on liian hankalaa.

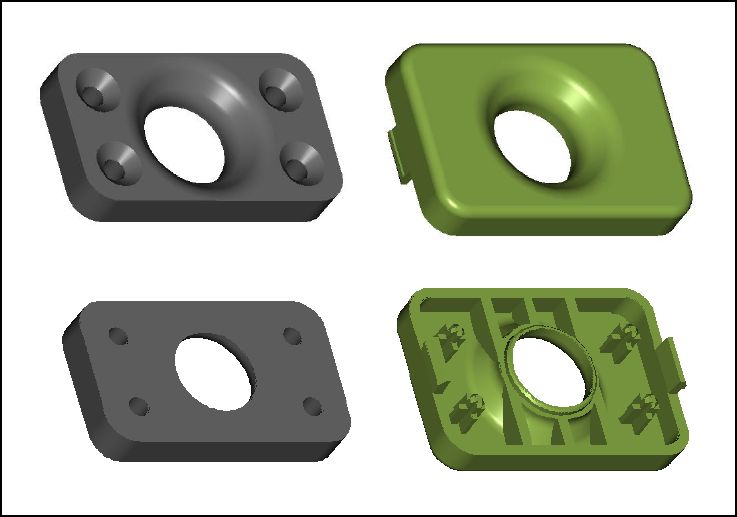

Kuva 1. Asiakkaan tekemä hahmotelma ja lopullinen muovituote
Tein osaan toisen suunnittelukierroksen ja koska osa oli jo aika lähelle valmis lisäsin myös puuttuvat muovituoteyksityiskohdat. Osasta tehtiin uudet pikamallit ja nyt kokoonpanokin onnistui hyvin.
Koko suunnittelu ja testaus -kierrokseen kului aikaa pari viikkoa ja suunnittelukustannukset olivat yhteensä 900€.
Make tilasi muotin ja muovituotteet suomalaiselta valmistajalta, jonka in house -muottiratkaisulla muotin hinta jäi 4500€:oon ja muovituotteiden hinta 1000kpleen erissä 0,9€/osa. Toimitusaika muotille ja näytekappaleille oli vain 4 viikkoa. Näytekappaleet olivat kerralla toimivat ja ainoana korjattavana asiana jäi toimittajalle yhden pienen kalvon korjaaminen. Koko projektin toteutusaika oli muovituotesuunnittelun aloituksesta näytekappaleisiin 2kk.
