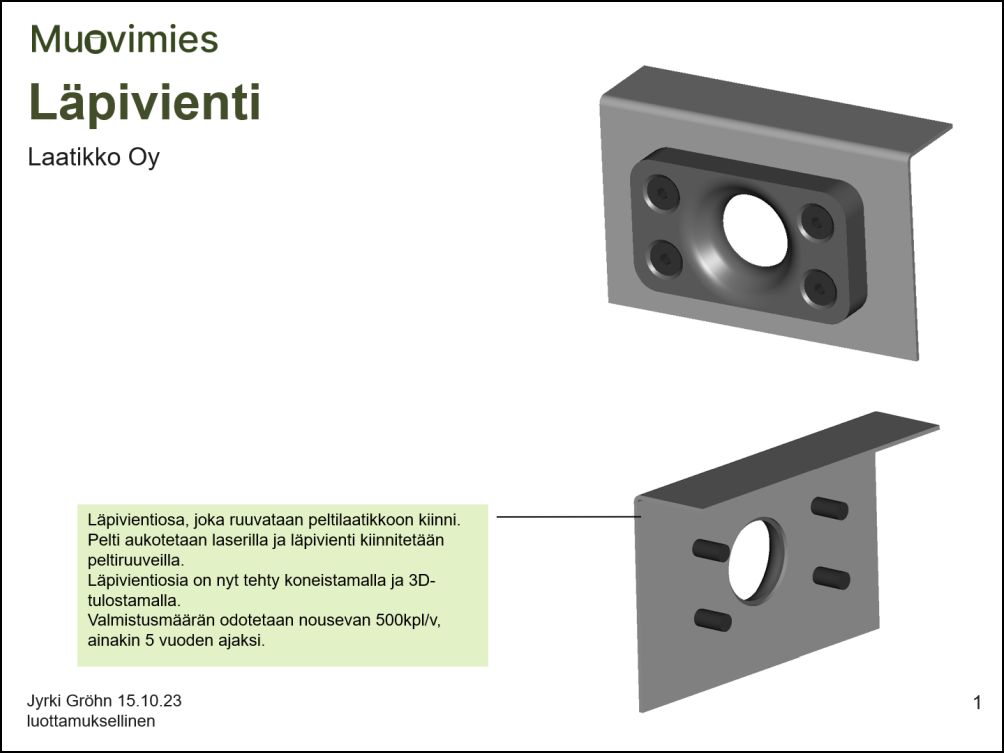

Laatikko Oy:n Make Kotelo tilasi riskikartoituksen läpivientiosalle ja lähetti tilauslomakkeella osan 3d-mallin step-muodossa. Lisäksi liitetiedostossa oli mukana peltikotelon, johon osa asennetaan, 3d-malli.
Soitin Makelle ja kävimme tilauksen ja osan käyttötarkoituksen lyhyesti läpi. Avasin tiedostot ja tutustuin 3d-malleihin. Kävin osan pääsääntöisesti läpi riskikartoitus-ohjeen muovituoteosion mukaan läpi ja laadin osasta riskiraportin.

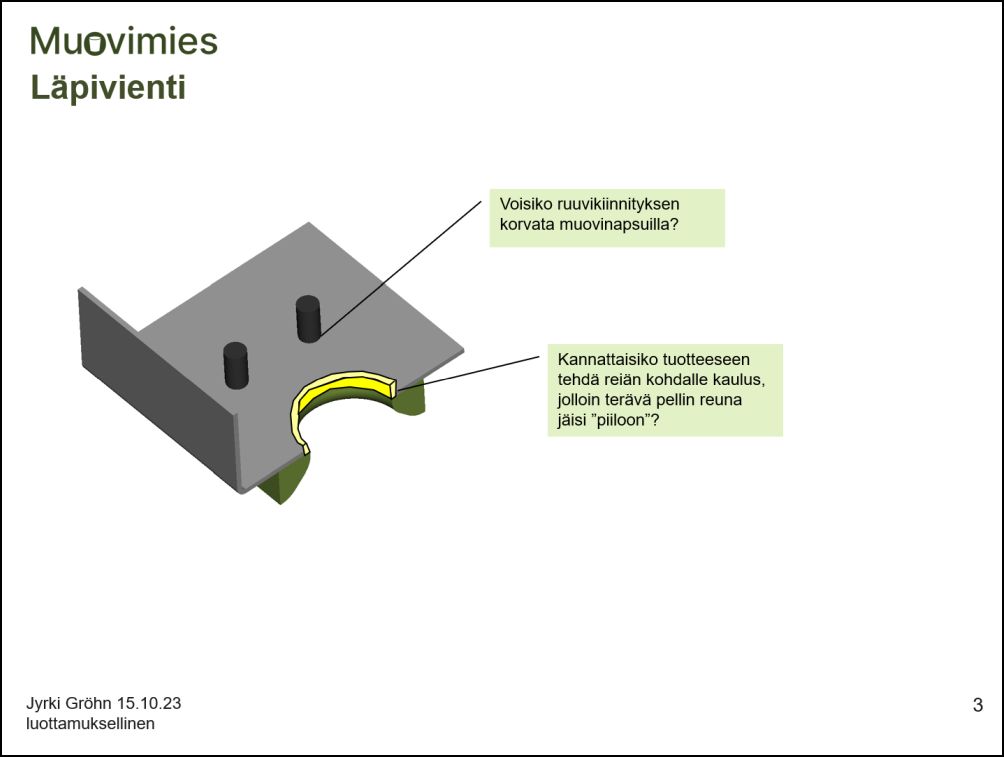

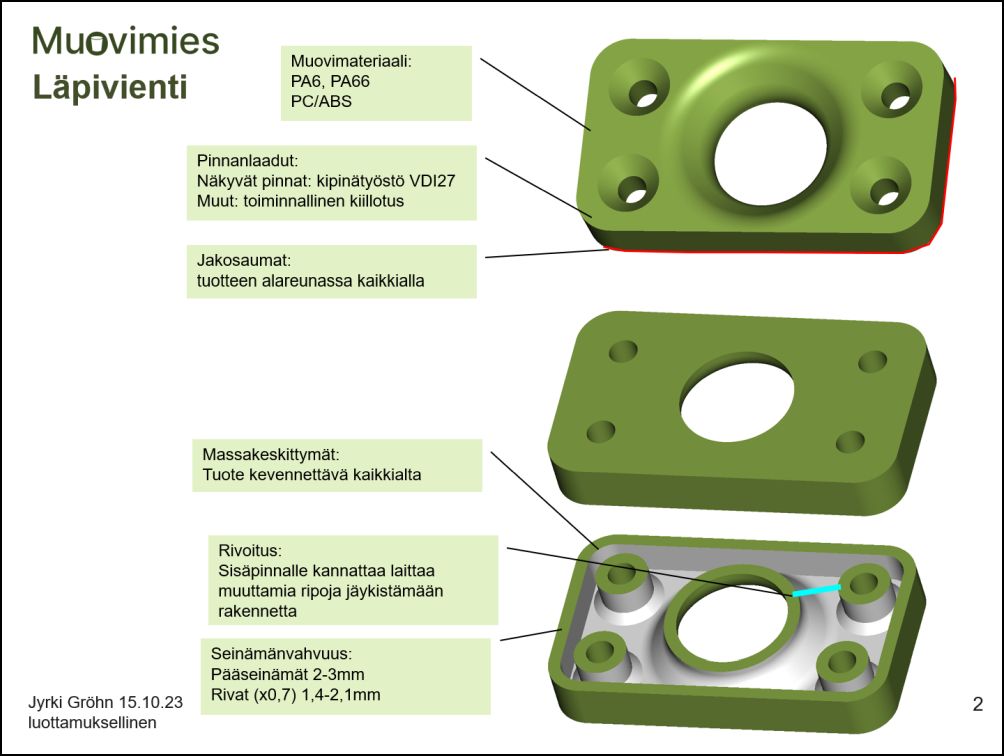

Osa oli suunniteltu koneistettavaksi osaksi, joten riskikartoituksen sisältö keskittyi muotin aukeamissuuntiin ja osan keventämiseen ja ripoihin. Lisäksi laitoin dokumenttiin muutaman idean osan kohdistamisesta ja ruuvikiinnityksen muuttamisesta snap-kiinnitykseksi. Laatikko Oy:n suunnittelija aloitti läpivientiosan suunnittelun muovituotteeksi dokumentin ideoiden perusteella.
Muutaman päivän kuluttua Make tilasi läpivientiosalle uuden riskikartoituksen. Mekaniikkasuunnittelija oli suunnitellut osasta muovituotteen ja mm. lisännyt siihen kokoonpanoa varten snap-kynnet.
Kävin osan läpi riskikartoitus-ohjeen loppupään otsikoiden avulla, koska alkupään isot linjat olivat jo kohdallaan.

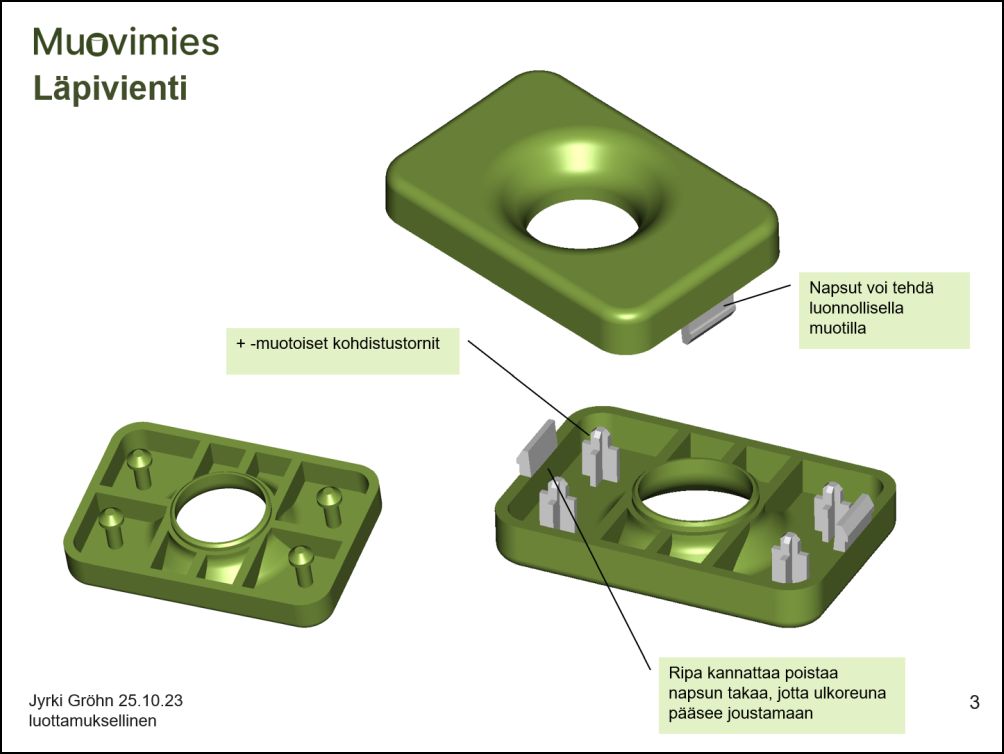

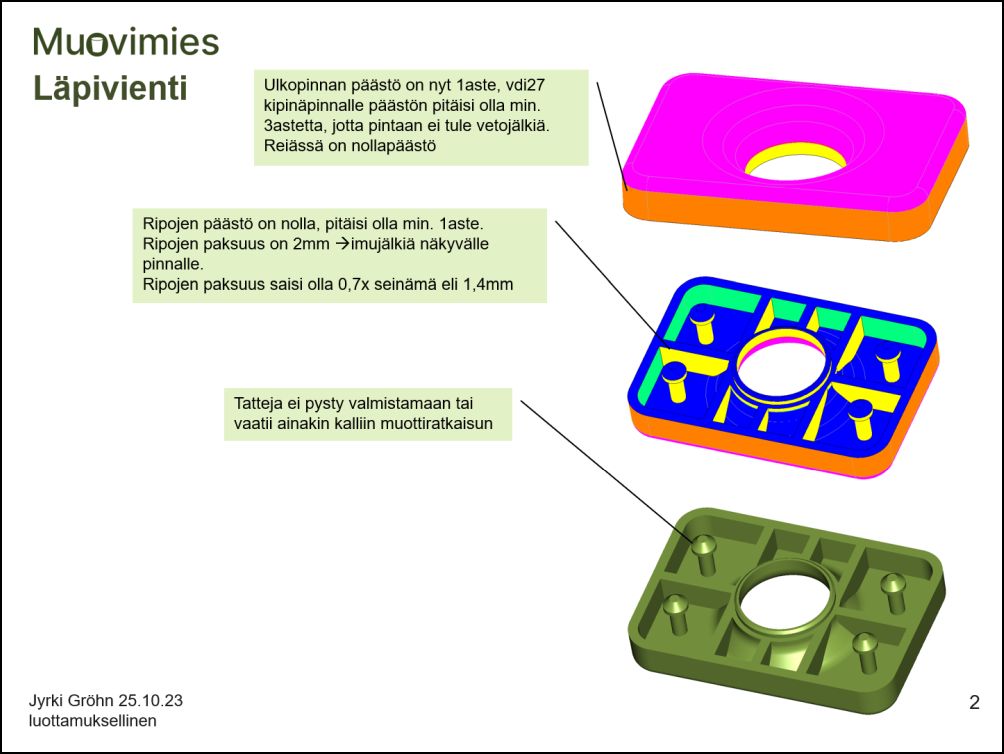

Dokumentissa käsittelin lähinnä päästöjä, pinnanlaatuja, merkintöjä ja tein pari ehdotusta syöttötavasta ja paikasta. Lisäksi kommentoin snap-kiinnityksiä ja ehdotin merkittävästi helpompaa ja edullisempaa tapaa toteuttaa snap-kynnet.
Dokumentin saatuaan Laatikko Oy:n suunnittelijan oli helppo päivittää malli entistä paremmaksi muovituotteeksi ja testata tekemääni ripaehdotusta 3D-tulosteilla. Loppujen lopuksi asiakas päätyi hiukan erilaiseen snap-kiinnitykseen prototyyppien perusteella.
Asiakas tilasi tällä kertaa koko muovituotteen Kiinasta ja kertoi, että ruiskuvaletut tuotteet onnistuivat kerralla ja toimivat hyvin.
